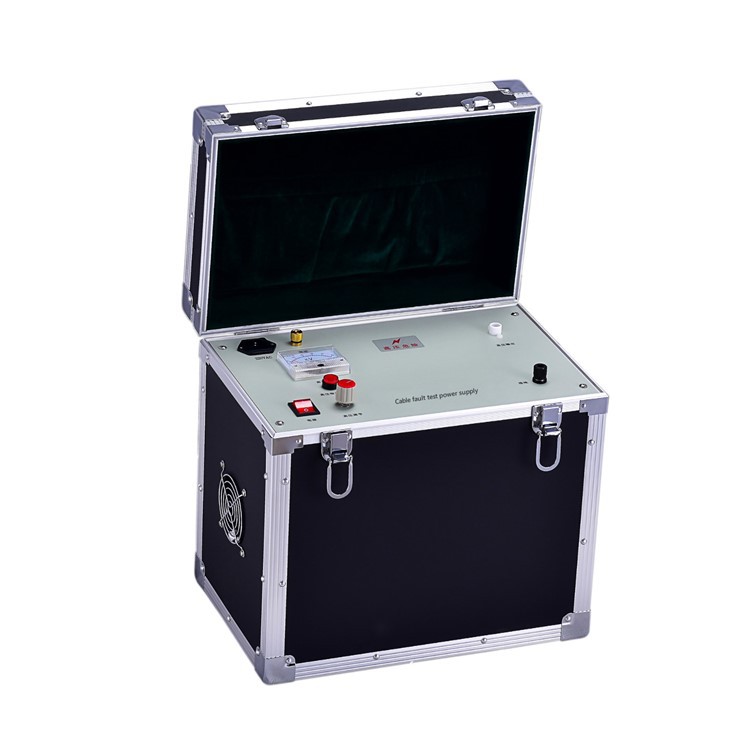

Predstavenie produktu
DGC-3H využíva súčasnú medzinárodnú pokročilú technológiu „viacnásobných impulzov“, vlastnú testovaciu technológiu a zariadenie pre vysokofrekvenčné a vysokonapäťové dátové signály. Vybavený najlepšou schopnosťou posúdiť priebeh porúch káblov a najjednoduchším a najpohodlnejším operačným systémom.
Metóda viacerých impulzov výrazne zjednodušuje priebeh poruchy meraný v teréne a premení komplexný priebeh vysokonapäťového šokového preskoku na priebeh skratovej poruchy podobný ako pri nízkonapäťovej pulznej metóde, ktorá je veľmi ľahko čitateľná, čo znižuje technické požiadavky. požiadavky a požiadavky na skúsenosti operátorov. Preto sa presnosť posúdenia chyby poľa výrazne zlepšila. Ktokoľvek môže ľahko a presne interpretovať priebehy a kalibrovať vzdialenosť porúch, rýchlo a presne testovať chyby káblov a výrazne zlepšiť úspešnosť testovania porúch, lepšie ako všetky tradičné káblové prístroje a porovnateľné s podobnými produktmi v zahraničí. Výkon a cena je tiež oveľa lepšia ako u podobných produktov doma aj v zahraničí.
Tester využíva 10-palcový dotykový displej v skutočných farbách, jasne zobrazuje priebehy a ľahko sa ovláda. Je to hlavné podporné zariadenie nášho sériového nástroja na testovanie porúch káblov.
Parameter produktu
|
Displej |
12,1-palcový dotykový LCD displej priemyselnej kvality (systém XP) |
|
Skladovanie |
Pevné 8G |
|
Metóda merania |
Nízkonapäťová pulzná metóda, pulzná metóda bleskového prúdu, viac pulzová metóda |
|
Operačný spôsob |
Dvojité ovládanie: dotykové pero a myš |
|
Vzdialenosť merania |
Nie menej ako 60 km |
|
Najkratšia skúšobná vzdialenosť(mŕtva zóna) |
0-5 meter alebo žiadna mŕtva zóna |
|
Chyba presnosti polohy |
±0.2m |
|
Chyba merania |
Systémová chyba menšia ako ± 1 % |
|
Generátor viacnásobných impulzov |
Pulzné napätie Menšie alebo rovné 40 KV |
|
Rozlíšenie |
V/fm;Rýchlosť šírenia V m/μs;softvérový kurzor 0,10 metra |
|
Rýchlosť vzorky |
6,25 MHz, 12,5 MHz, 25 MHz, 50 MHz, 100 MHz, (Adaptívna šírka impulzu) |
|
Napájanie a spotreba |
AC 220V±10%;nie viac ako 15W;DC 12V(7AH);nie viac ako 20W |
|
Pohotovostný čas |
Môže sa používať nepretržite približne 4 hodiny |
|
Pracovný stav |
Teplota-20 stupeň -﹢40 stupňov, relatívna vlhkosť 80 % |
|
Parametre Pathfinder |
Frekvencia signálu: 15 kHz sin priebeh |
|
Výstupný výkon: Pomax Väčší alebo rovný 100 W |
|
|
Výstupný odpor: Zo=Zc (miera odporu charakteristiky kábla) |
|
|
Spôsob vibrácie: prerušovaný |
|
|
Hmotnosť hostiteľa |
9,8 kg |
|
Teplota |
-10 stupeň -﹢40 stupňov |
|
Rozmer |
180 mm × 300 mm × 400 mm |
|
Relatívna vlhkosť |
RH Menšia alebo rovná 85 % (25 stupňov) |
Vlastnosti a aplikácia produktu
- Aplikujte na testovaciu chybu s vysokým nízkym odporom, skratom, otvoreným obvodom, odpojením, únikom vysokého odporu a zábleskom, ku ktorému došlo na rôznych kábloch s rôznymi sekciami a médiami, ako je elektrický kábel, vysokofrekvenčný koaxiálny kábel, lokálny kábel, a dva alebo viac rovnomerne uložených zakopaných drôtov.
- Dokáže automaticky vypočítať vzdialenosť poruchy pri nízkonapäťovom impulznom stave.
- Môže otestovať chybu s vysokým nízkym odporom všetkých káblov pod 35 kV, široko aplikovaných.
- Prijíma medzinárodnú pokročilú "multipulznú" technológiu, súčasne prijíma tradičnú impulznú HV bleskovú metódu a nízkonapäťovú pulznú metódu
- Keď sa pulzný režim opakuje, akákoľvek porucha s vysokým odporom predstavuje najjednoduchší priebeh podobný charakteristike nízkonapäťovej pulznej skratovej poruchy, ktorá sa dá ľahko interpretovať.
- Prehľadná obrazovka s dotykovou klávesnicou a pohodlné menu.
- Miera úspešnosti, presnosť a pohodlie detekcie chýb sú lepšie ako u iných testovacích zariadení v Číne
- S veľkým zobrazovacím terminálom má prístroj výkonnú schopnosť spracovania údajov a priateľské rozhranie displeja.
- S extrémne bezpečnou ochranou proti vysokému napätiu pri odbere vzoriek sa prístroj nezrúti a nepoškodí vo vysokotlakovom prostredí.
- S funkciou kópie obrazovky, ktorá sa používa na tlač kriviek
- Vybavený jednoduchými definíciami kláves, ľahko ovládateľný a spoľahlivý. metóda merania je rýchla a jednoduchá.
- S vnútorným zdrojom napájania môže testovať poruchu otvorených obvodov a skratov s nízkym odporom bez napájania.
- S rozhraním USB môžete kopírovať dáta z mobilného pevného disku.
- S univerzálnym sieťovým rozhraním je možné dáta prenášať priamo cez sieť.
Doplnok
|
číslo |
Meno |
Suma |
číslo |
Meno |
Suma |
|
1 |
Mainframe |
jeden |
12 |
Nabíjačka bodového merača |
jeden |
|
2 |
Generátor viacerých impulzov |
jeden |
13 |
Časť vysokonapäťovej lopty |
jeden |
|
3 |
Generátor signálu dráhy |
jeden |
14 |
Aktuálny vzorkovník |
jeden |
|
4 |
Akustický magnetický digitálny synchrónny bodový merač |
jeden |
15 |
Vysokonapäťové spojovacie vedenie |
jeden |
|
5 |
Vysokonapäťová skúšobná prevádzková skrinka |
jeden |
16 |
Vybíjacia tyč |
jeden |
|
6 |
AC a DC vysokonapäťový testovací transformátor |
jeden |
17 |
Drôt testovacej svorky |
jeden |
|
7 |
Pulzný kondenzátor |
jeden |
18 |
Elektrické vedenie |
jeden |
|
8 |
Zvuková sonda |
jeden |
19 |
Špecifikácia |
jeden |
|
9 |
Synchrónna prijímacia anténa |
jeden |
20 |
Inšpekčná správa |
jeden |
|
10 |
Headset |
jeden |
21 |
Certifikácia |
jeden |
|
11 |
Nabíjanie batérie mainframe |
jeden |
|
|
|
