Predstavenie produktu
Je vhodný hlavne na test jednosmerného napätia alebo test jednosmerného unikajúceho prúdu pre zvodiče oxidu zinočnatého, napájacie káble, transformátory, ističe, generátory a iné vysokonapäťové elektrické zariadenia v energetických oddeleniach, priemysle a baníctve, hutníctve, oceliarstve a inej podnikovej energii oddelenia
Aplikácia
1. Test vodivosti prúdu pre ventilovú poistku
2. Skúška jednosmerného napätia a meranie zvodového prúdu pre výkonový transformátor
3. Test jednosmerného napätia a meranie zvodového prúdu pre vysokonapäťový kábel (35 ~ 500 kV a menej)
4. Test referenčného napätia DC U1mA a test zvodového prúdu 0,75U1mA pre zvodič oxidu zinočnatého
Odkaz na výber
Test referenčného jednosmerného napätia a zvodového prúdu zvodiča prepätia oxidu zinočnatého
|
Menovité napätie zvodiča (kV) |
10 |
35 |
66 |
110 |
220 |
|
Jednosmerné referenčné napätie (kV) |
28 |
90 |
135 |
168 |
314 |
|
Model (kV / mA) |
ZGS - 60 / 2 |
ZGS - 120 / 2 |
ZGS - 200 / 2 |
ZGS - 200 / 2 |
ZGS - 400 / 3 |
Vyberte podľa úrovne napätia rozvodne
|
Úroveň napätia rozvodne kV |
10 |
35 |
66 |
110 |
220 |
330 |
|
Maximálne skúšobné napätie kV |
47 |
105 |
135 |
192 |
305 |
Viac ako 400 |
|
Model kV / mA |
ZGS - 60 / 2 |
ZGS - 120 / 2 |
ZGS - 200 / 2 |
ZGS - 200 / 2 |
ZGS - 400 / 3 |
ZGS - 800 / 10 |
Test jednosmerného napätia a zvodového prúdu pre káble s papierovou izoláciou
|
Menovité napätie kábla Uo / U kV |
3.6 / 6 |
6 / 6 |
6 / 10 |
8.7 / 10 |
21 / 35 |
26 / 35 |
|
Jednosmerné skúšobné napätie kV |
17 |
30 |
40 |
47 |
105 |
130 |
|
Model kV / mA |
ZGS - 60 / 2 |
ZGS - 60 / 2 |
ZGS - 60 / 2 |
ZGS - 60 / 2 |
ZGS - 120 / 3 |
ZGS - 200 / 5 |
Test odolnosti proti jednosmernému napätiu a zvodového prúdu pre káble s gumovou a plastovou izoláciou
|
Menovité napätie kábla Uo / U kV |
6 / 10 |
8.7 / 10 |
21 / 35 |
26 / 35 |
48 / 66 |
64 / 110 |
127 / 220 |
|
Jednosmerné skúšobné napätie kV |
26 |
37 |
63 |
78 |
144 |
192 |
305 |
|
Model kV / mA |
ZGS - 60 / 2 |
ZGS - 60 / 2 |
ZGS - 120 / 5 |
ZGS - 120 / 5 |
ZGS - 200 / 5 |
ZGS - 200 / 10 |
ZGS - 400 / 5 |
Test jednosmerného výdržného napätia a zvodového prúdu hlavnej izolácie samostatného kábla naplneného olejom
|
Menovité napätie kábla Uo / U kV |
48 / 66 |
64 / 110 |
127 / 220 |
190 / 330 |
290 / 500 |
|
Jednosmerné skúšobné napätie kV |
175 |
275 |
475 |
585 |
775 |
|
Model kV / mA |
ZGS - 200 / 3 |
ZGS - 300 / 3 |
ZGS - 500 / 5 |
ZGS - 600 / 5 |
ZGS - 800 / 10 |
Parameter produktu
|
Model |
300/2 |
300/3 |
|
Menovité napätie(kV) |
300 |
300 |
|
Menovitý prúd(mA) |
2 |
3 |
|
Menovitý výkon(W) |
600 |
900 |
|
Riadiaca jednotka VN(kg) |
6.5 |
6.5 |
|
Hmotnosť HV valca (kg) |
11 |
11 |
|
Výška valca(mm) |
1250 |
1250 |
|
Presnosť napätia |
±(1.0%read＋2b) |
|
|
Presnosť prúdu |
±(1.0%read＋2b) |
|
|
Ripple Factor |
Menšie alebo rovné 0,5 % |
|
|
Stabilita napätia |
Pri zmene napätia ± 10 % stabilita Menšia alebo rovná 1 % |
|
|
Kapacita preťaženia |
Napätie naprázdno môže počas 10 minút prekročiť menovité napätie o 10 %. |
|
|
Maximálny nabíjací prúd je 1,25-násobok menovitého prúdu |
||
|
Napájanie |
Jednofázový prúd 50Hz 220V±10% |
|
|
Pracovná cesta |
Prerušované používanie: menovitá záťaž po dobu 30 minút |
|
|
1,1-násobok menovitého napätia: 10 minút |
||
|
Pracovný stav |
teplota:-10 stupeň -+40 stupeň |
|
|
relatívna vlhkosť: menej ako 85% pod 25 stupňov, bez vlhkosti |
||
|
nadmorská výška: 1500 m nižšie |
||
|
Kapacita kapacitného zaťaženia |
Kapacita testovacieho objektu je neobmedzená |
|
|
Dá sa nabíjať 1,5-násobkom menovitého prúdu |
||
|
Štruktúra |
Elektrický izolačný napäťový valec |
|
|
Vzduchová izolácia, bez úniku |
||
|
Funkcia vysokonapäťovej riadiacej jednotky |
Vysoká presnosť {{0}}.75UDC1mA Jednodotykové tlačidlo (presnosť menšia alebo rovná 1,0 %), Vhodné na test zachytávača oxidu zinočnatého |
|
|
Prepäťová ochrana pomocou digitálneho prepínača, prehľadná na prvý pohľad |
||
|
Prenosné puzdro, pohodlnejšie na mieste |
||
|
Ochranná funkcia |
Vnútorná ochrana proti prepätiu, vnútorná ochrana proti prepätiu |
|
|
Externá prepäťová ochrana (možno nastaviť ochranné napätie), externá nadprúdová ochrana alebo ochrana proti poruche |
||
|
Vnútorná ochrana napájania |
||
|
Ochrana proti nenulovému rozbehu |
||
|
Časovaný zvukový alarm |
||
Vlastnosti a aplikácia produktu

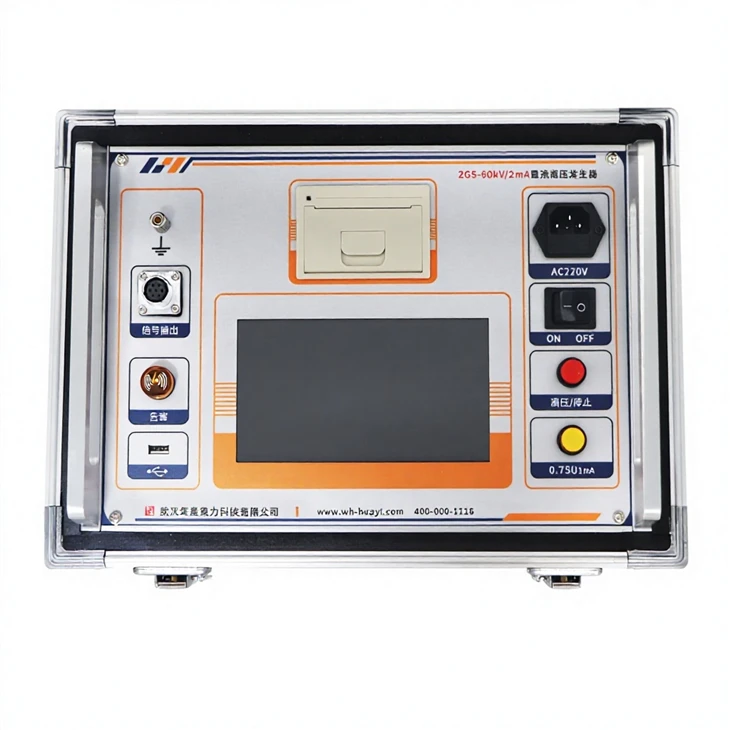

1. Vysoká presnosť a presné meranie. Voltmeter na ovládacej skrini zobrazuje napätie aplikované na testované zariadenie. Nie je potrebné pridávať delič napätia, ľahko sa zapája. Vybavený vysokonapäťovým a nízkonapäťovým koncom na meranie unikajúceho prúdu. Vysokonapäťový koniec využíva zobrazovanie digitálnej indikácie s okrúhlym štítom, bez obáv z výboja. Má vynikajúcu funkciu proti zaseknutiu, ktorá je vhodná pre prácu v teréne.
2. Pri stabilnej regulácii napätia je regulácia plynulá v celom rozsahu. Regulácia výstupného napätia využíva importovaný jednootáčkový potenciometer. Stabilný proces zosilnenia a vysoko presné nastavenie.
3. S výstupom so zápornou polaritou, nulovým štartom, kontinuálnym nastavením, prepätím, nadprúdom, nulovou polohou, ochranou uzemnenia, špeciálnymi funkciami ochrany proti prerušeniu. Môže chrániť automatický obvod, dokonalú a spoľahlivú ochranu zaisťuje bezpečnú prevádzku.
4. Prijať pokročilú technológiu, stredofrekvenčný obvod a najnovšiu moduláciu šírky impulzov PWM
technológie a vysokovýkonné IGBT, ktoré robia stabilnejší vysokonapäťový výstup a menší faktor zvlnenia.
5. S 0,75-násobnou konverziou napätia, pohodlné na testovanie zvodiča oxidu zinočnatého.
6. Nastavenie prepätia pomocou digitálneho číselníka, ktorý zobrazuje údaje priamo a vizuálne (jednotka KV).
7. Vzorkovanie využíva špeciálny nanosekundový senzor a nanosekundový optický izolačný prvok, ktorý dokáže rýchlo a úplne vypnúť hlavný obvod jednosmerného prúdu, aby bol prístroj chránený pred poškodením.

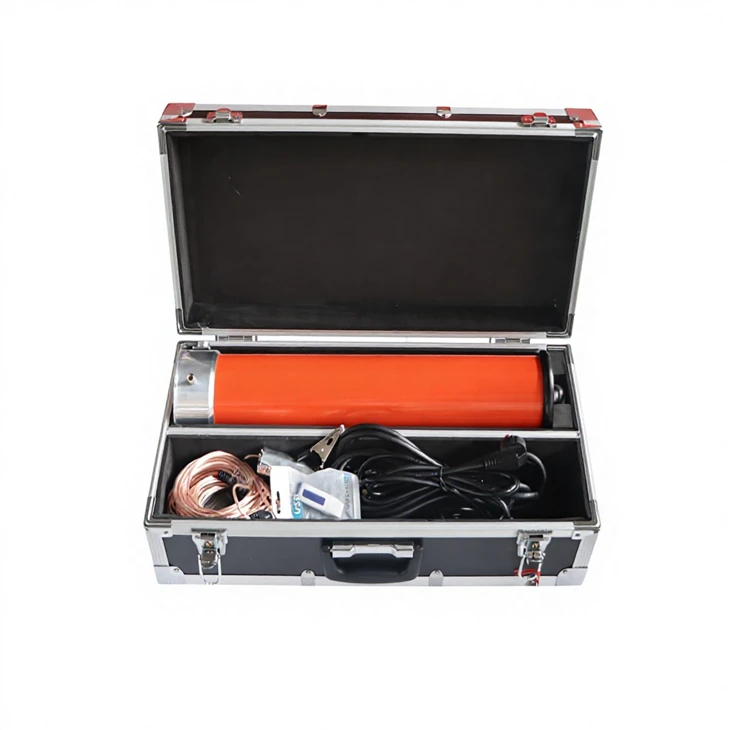

8. Valec využíva nový materiál, ľahký a stabilný. S 3 podpornými nožičkami v spodnej časti zvýšte stabilitu. Vonkajší povrch valca je potiahnutý špeciálnymi izolačnými materiálmi, dobrým elektrickým výkonom, silnou kapacitou vlhkosti, bez úniku.

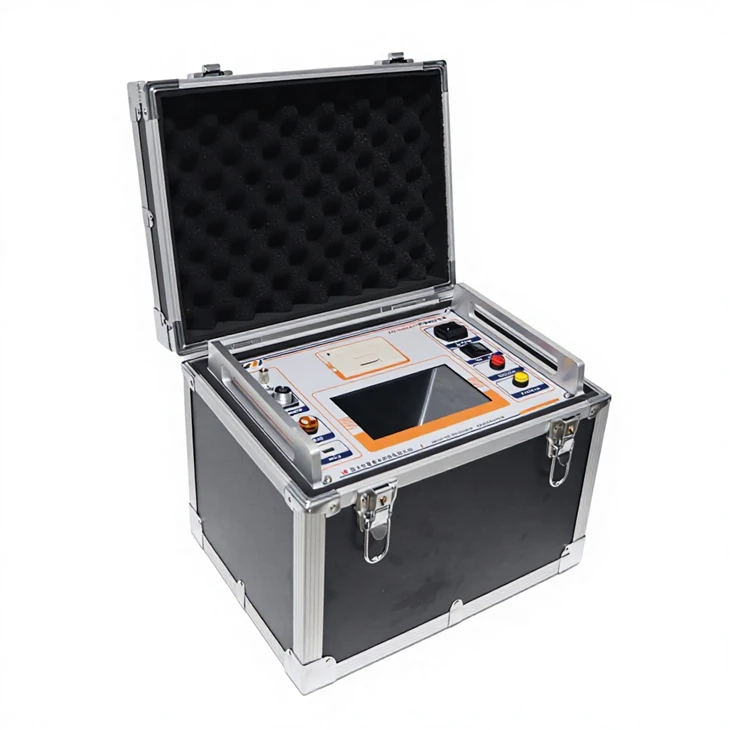

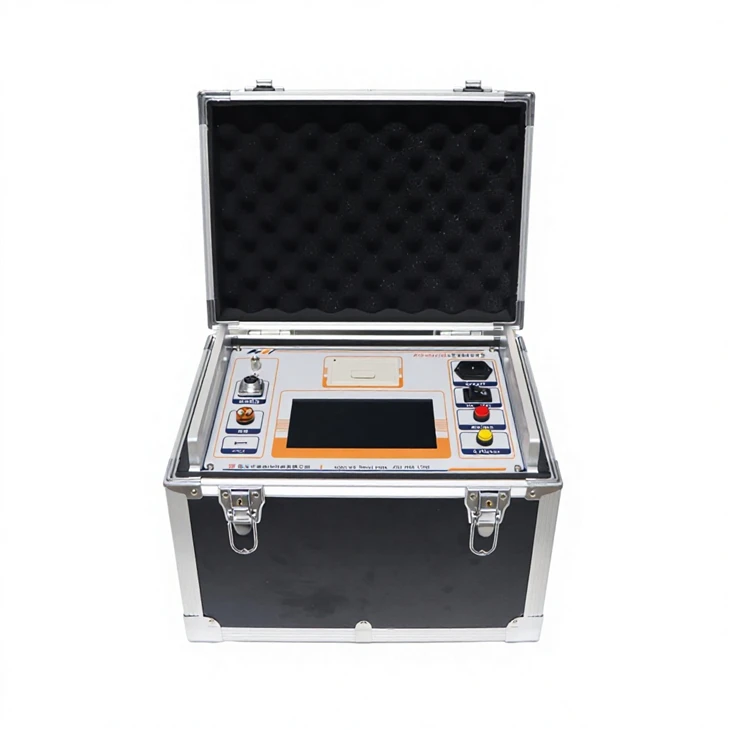

9. Puzdro je vyrobené z hliníkovej zliatiny s malým objemom, nízkou hmotnosťou, dobrým vzhľadom, stabilnejšie, ľahko ovládateľné, plne funkčné, vhodné na použitie na mieste.
