Predstavenie výrobku
Testovacia súprava Huayi VLF hipot kombinuje modernú pokročilú technológiu digitálnej konverzie frekvencie, využíva mikropočítačové riadenie a dokončuje plnú automatizáciu zosilnenia, zníženia, merania a ochrany. Vďaka úplnej elektronike má malé rozmery, nízku hmotnosť, veľkoplošný tekutý displej, čistý živý obraz a dokáže zobrazovať výstupné krivky a tlačiť protokoly o testoch. Konštrukčné indikátory sú plne v súlade s normou energetického priemyslu a je veľmi pohodlné používať.
Ultra-nízkofrekvenčný vysokonapäťový generátor je vysokonapäťové testovacie zariadenie na ultranízkofrekvenčné striedavé napätie. Toto zariadenie je vhodné pre oddelenia elektrickej energie a priemyselné a banské podniky na vykonávanie izolačných a napäťových testov na polyetyléne, kábloch zo zosieťovaného polyetylénu a iných vysokonapäťových elektrických zariadeniach na mieste. Toto zariadenie je menej deštruktívne ako test jednosmerného napätia a je ekvivalentné výdržnému napätiu striedavého prúdu
Parameter produktu
|
Vstupné napätie |
220 V ± 10 % 50 Hz ± 1 % |
|
Teplota |
0-40 stupeň |
|
Relatívna vlhkosť |
Menej ako alebo rovné 90 % |
|
Výstupné napätie |
0-40KV 0-70KV |
|
Výstupná frekvencia a schopnosť zaťaženia |
0,1 Hz: 1,1 µF |
|
0,05 Hz; 2,2 uF |
|
|
0,02 Hz: 5,5 µF |
|
|
Presnosť voltmetra |
Menej ako alebo rovné 3 % |
|
Presnosť ampérmetra |
Menej ako alebo rovné 5 % |
|
Model |
Menovité napätie |
Nosnosť |
Poistka napájania |
Referenčná hmotnosť |
|
VLF{0}} (30 kV) |
30kV/20mA (Najvyššia hodnota) |
{{0}}.1Hz, menšie alebo rovné 0,5µF~1,1µF |
5A |
Ovládač: 4 kg Posilňovač: 25 kg |
|
{{0}}.05Hz, menšie alebo rovné 0,5µF~2,2µF |
||||
|
{{0}}.02Hz, menšie alebo rovné 0,5µF~5,5µF |
||||
|
VLF{0}} (50 kV) |
50kV/30mA (Najvyššia hodnota) |
{{0}}.1Hz, menšie alebo rovné 0,5µF~1,1µF |
7A |
Ovládač: 4 kg Posilňovač: 50 kg |
|
{{0}}.05Hz, menšie alebo rovné 0,5µF~2,2µF |
||||
|
{{0}}.02Hz, menšie alebo rovné 0,5µF~5,5µF |
||||
|
VLF{0}} (60 kV) |
60kV/30mA (Najvyššia hodnota) |
{{0}}.1Hz, menšie alebo rovné 0,5µF |
9A |
Ovládač: 4 kg Booster 1（30kV）:25kg Booster 2（30kV）:25kg |
|
{{0}}.05Hz, menšie alebo rovné 0,5µF~1µF |
||||
|
{{0}}.02Hz, menšie alebo rovné 0,5µF~2,5µF |
||||
|
VLF{0}} (80 kV) |
80kV/30mA (Najvyššia hodnota) |
{{0}}.1Hz, menšie alebo rovné 0,5µF |
12A |
Ovládač: 4 kg Booster 1（30kV）:25kg Booster 2（50kV）:50kg |
|
{{0}}.05Hz, menšie alebo rovné 0,5µF~1µF |
||||
|
{{0}}.02Hz, menšie alebo rovné 0,5µF~2,5µF |
Vlastnosti a aplikácia produktu
1. Údaje o prúde, napätí, tvare vlny môžu byť priamo vzorkované na strane vysokého napätia, takže údaje sú skutočné a presné.
2. Ochrana proti prepätiu: Ak výstup prekročí nastavenú hranicu napätia, prístroj sa vypne, aby sa ochránil; čas aktivácie je kratší ako 20 ms.
3. Overcorrect ochrana: ide o vysokonapäťovú dvojitú ochranu v dizajne, presnú ochranu proti vypnutiu je možné vykonať podľa nastavenej hodnoty na strane vysokého napätia; Ak prúd na strane nízkeho napätia prekročí menovitý prúd, prístroj prevezme ochranu proti vypnutiu, čas aktivácie je kratší ako 20 ms.
4. Vysokonapäťový výstupný ochranný odpor je v konštrukcii umiestnený v tele zosilnenia napätia, čo eliminuje potrebu dodatočného ochranného odporu pripojeného zvonku.
5. Pri vysokonapäťovom a nízkonapäťovom regulačnom obvode so zápornou spätnou väzbou nemá výstup vplyv na zvýšenie kapacity.
6. Malý objem, nízka hmotnosť, ľahko sa prenáša
7. Má regulátor frekvencie, môže nastaviť výstupnú frekvenciu na 0.1,0.05 a 0,02 Hz
8. Môže spĺňať rôzne požiadavky vysokonapäťového testera pre káblové a elektrické zariadenia s rôznym modelom

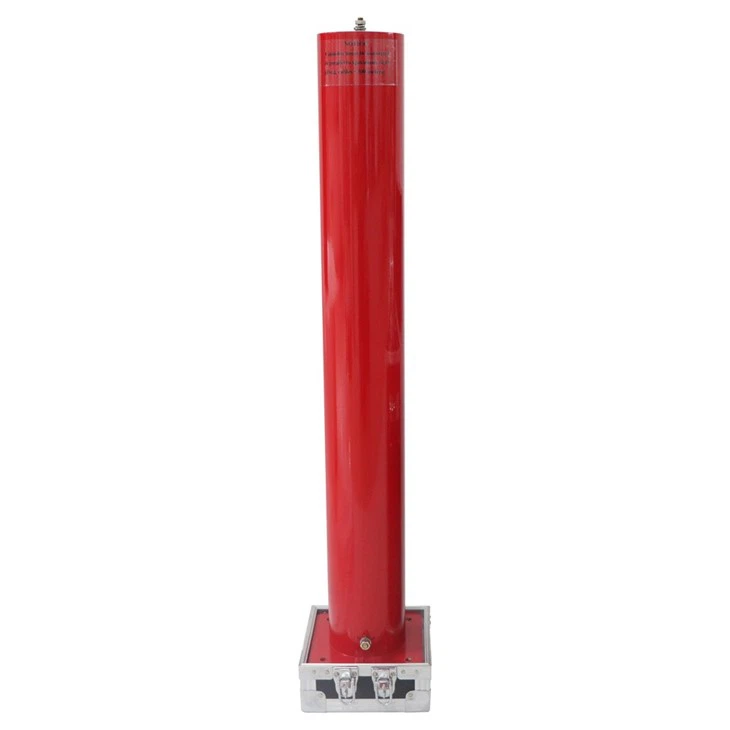

Podrobnosti o produkcii
Doplnok
|
číslo |
názov |
Množ |
|
1 |
Ovládacia skrinka 0.1Hz/30kV |
1 |
|
2 |
Zosilňovač 0.1Hz/30kV |
1 |
|
3 |
0.1µF/30kV bočný kondenzátor |
1 |
|
4 |
Výstupné vedenie vysokého napätia 30kV |
1 |
|
5 |
Bočné kapacitné vysokonapäťové spojovacie vedenie |
1 |
|
6 |
Špeciálny ovládací kábel |
1 |
|
7 |
elektrické vedenie |
1 |
|
8 |
zemné olovo |
1 sada |
|
9 |
70kV vybíjacia tyč |
1 |
|
10 |
10APoistka napájania |
10 |
|
11 |
Papier do tlačiarne |
2 |
|
12 |
Manuálny |
1 |
|
13 |
certifikácia |
1 |
|
14 |
Inšpekčná správa |
1 |
Kvalifikácia produktu
FAQ
1. Doručenie:Rýchle dodanie a flexibilný spôsob dopravy
2. Platba:Vyberte si platobný termín a spôsob platby, ktorý vám vyhovuje
3. Predajný servis:24-hodinový online kontakt, vyberte si správny model zariadenia podľa vašej požiadavky, poskytnite najlepšiu ponuku, podporte prispôsobenie
4. Záručná doba:Záruka kvality všetkých strojov na jeden rok a technická podpora počas zdvíhania pre vás. Online odpoveď na technické problémy zákazníkov.
