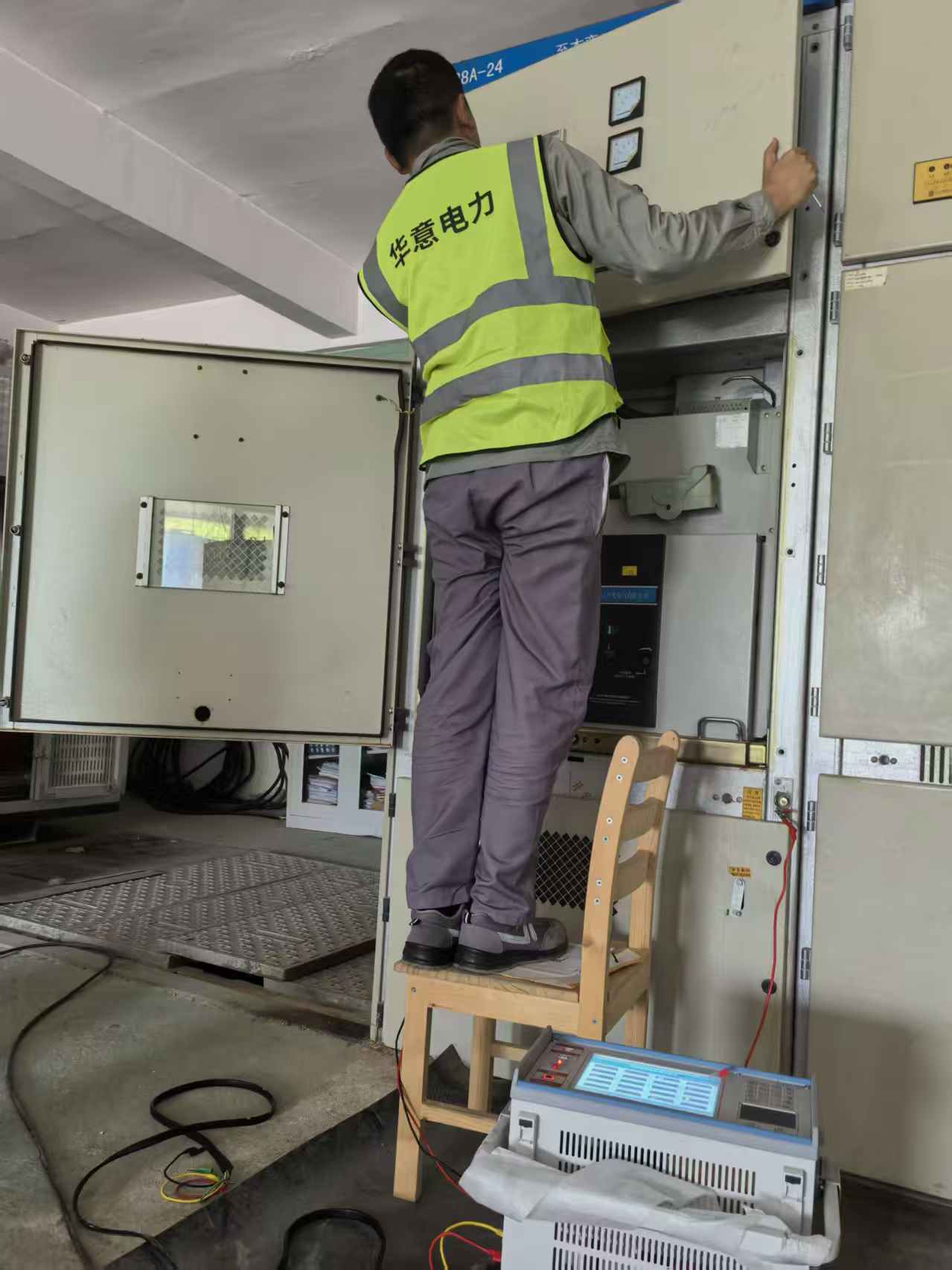

3-súprava testov pokrýva veľkú väčšinu rutinných ochranných prác - bežne uvádzaných ako približne 80 % každodenných--denných úloh. Nadprúdové a smerové nadprúdové relé, dištančné relé (simulácia jednej-chyby), podpätie/prepätie, frekvencia, kontrola synchronizácie, opätovné zatváranie a jednoduché nadprúdové schémy transformátora, všetky sa dokonale testujú s tromi prúdovými a štyrmi napäťovými kanálmi.
6-fázová súprava si zasluhuje svoje miesto, keď sú súčasne potrebné dve synchronizované trojfázové-množiny. Diferenciálna ochrana - diferenciálu transformátora, generátora, motora a prípojnice - je klasický prípad: relé porovnáva prúd vstupujúci do chránenej zóny (strana VN) s prúdom, ktorý z nej odchádza (strana NN). Simulácia vnútorných a vonkajších porúch a sledovanie diferenciálnej charakteristiky vyžaduje simultánne, nezávisle fázovo{7}}posunuté trojfázové prúdy na oboch stranách.
|
Kritérium |
3-fázová testovacia súprava |
6-fázová testovacia súprava |
|
Podiel rutinnej práce |
~80 %: nadprúd, vzdialenosť, napätie, frekvencia, automatické-opätovné zatváranie |
~20%: nižšie uvedené náročné prípady |
|
Diferenciálna ochrana |
Limited - nemôže napájať obe strany nezávislými 3-fázovými prúdmi |
Úplná simulácia diferenciálu transformátora / prípojnice / generátora / motora |
|
Dvojité{0}}testovanie vzdialenosti |
Možné, ale s kompromismi |
Simultánna dvoj{0}}simulácia porúch a testy{1}}fázového posunu |
|
Náklady a zložitosť |
Nižšia investícia, ľahší a jednoduchší tréning |
Vyššie investície - odôvodnené rozdielnym pracovným zaťažením |
|
Odporúčanie |
Vyberte, keď diferenciálne relé nie sú vo vašom testovacom portfóliu |
Vyberte, kedy sa bude diferenciálna ochrana testovať-vo vlastnej réžii alebo sa plánuje |
Kľúčový bod:3-fázový slúži ~80 % bežného testovania; Na správnu simuláciu diferenciálnej ochrany je potrebná 6{4}}fázová ochrana – kúpte si 6-fázovú, ak sú diferenciálne relé súčasťou vašej zodpovednosti.
