Predstavenie produktu

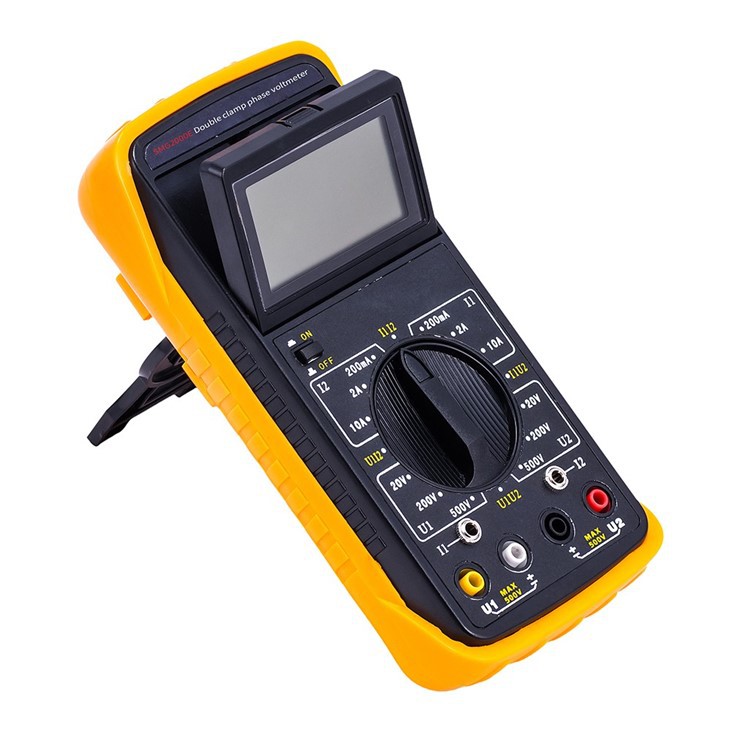

SMG20000E Double Clamp Digital Phase Meter je špeciálne navrhnutý na testovanie napätia, prúdu a fázy na mieste, je vo vysoko presných, lacných, prenosných ručných, dvojkanálových vstupných meracích produktoch. Je ľahké merať fázu medzi UU, II a UI, identifikovať indukčný obvod, kapacitný obvod a sled fáz trojfázového napätia, zistiť skupinu vodičov transformátora, otestovať sekundárny obvod a systém diferenciálnej ochrany zbernice, prečítajte fázový vzťah medzi skupinami CT systému diferenciálnej ochrany a skontrolujte, či bol merač watthodín správne zapojený. Pri testovaní zákazníci nemusia odpájať meraný obvod, ktorý je na vstupe transformátora prúdu s deleným jadrom. Pri meraní fázy medzi U1 a U2 sú dve slučky vstupného obvodu úplne izolované, takže je zabránené možnosti nesprávneho zapojenia, ktoré môže spôsobiť skrat alebo dokonca spálenie merača. Zariadenie s LCD obrazovkou s vysokým kontrastom a veľkou postavou, čo pomáha dosiahnuť najlepšie vizuálne efekty.
Parameter produktu
Vnútorná chyba
|
Referenčné pracovné podmienky |
Teplota |
(23±5)stupňa |
|
Vlhkosť |
(45-75)%RH |
|
|
Priebehy meraného signálu |
sínusoida, =0.02 |
|
|
Frekvencia meraného signálu |
(50±0,2)Hz |
|
|
Poloha meraného vodiča s prúdom v čeľusti kliešte |
Voliteľná poloha |
|
|
Rozsah amplitúdy meraného signálu pri meraní fázy |
100-220V,0.5-1.5A |
|
|
Elektromagnetické rušenie vonkajšej referenčnej frekvencie |
Treba sa vyhnúť |
Hranice vnútornej chyby
Striedavé napätie
|
Tabuľka 1: Chyba merania striedavého napätia |
||
|
Rozsah merania |
Rozlíšenie |
Hranice vnútornej chyby |
|
20V |
0.01V |
±(0.3%RD+0.2% rozsah) |
|
200V |
0.1V |
|
|
500V |
1V |
|
Vstupná impedancia: 2 MΩ pre celý rozsah merania
Voltage input impedance of phase testing: >500KΩ
2 Striedavý prúd
|
Tabuľka 2: Chyba merania striedavého prúdu |
||
|
Rozsah merania |
Rozlíšenie |
Hranice vnútornej chyby |
|
200 mA |
0.1 mA |
±(0.3%RD+0.2) |
|
2A |
1 mA |
|
|
10A |
10 mA |
|
Fáza
UU,UI,II (pozri tabuľku 3)
|
Tabuľka 3: Chyba merania výkonovo-frekvenčnej fázy |
||
|
Rozsah |
Rozlíšenie |
Hranice vnútornej chyby |
|
0-360 stupeň |
1 stupeň |
±2 stupne |
Impedancia vstupnej napäťovej slučky pri meraní fázy U1-U2:40KΩ
Prevádzková chyba
|
Hodnotené pracovné podmienky |
Teplota |
(0-40)stupňa |
|
Vlhkosť |
(20-80) % relatívnej vlhkosti |
|
|
Priebehy meraného signálu |
Sínusoida, =0.05 |
|
|
Frekvencia meraného signálu |
(50±0,5)Hz |
|
|
Poloha vodiča meraného prúdu v čeľusti kliešte |
Voliteľná poloha. |
|
|
Rozsah amplitúdy meraného signálu pri meraní fázy |
Fáza U1-U2:30V-500V |
|
|
Fáza I1-I2:10mA-10.00A |
||
|
Fáza U1-I2 alebo I1-U2:10V-500V,10mA-10.00A |
||
|
Elektromagnetické rušenie vonkajšej referenčnej frekvencie |
treba sa vyhnúť |
|
|
Limity hodnotenej pracovnej chyby |
Za podmienok opísaných v 1 limity menovitého prevádzkového omylu nepresiahnu dvojnásobok limitov vlastnej chyby. |
Ďalšie technické vlastnosti
|
Displej |
tri a pol |
|
|
Vzorkovacia frekvencia |
3 krát za sekundu |
|
|
Napájanie |
Jeden 9V laminovaný článok, napájací prúd je menší ako 5 mA |
|
|
Rozmery |
Metrový plášť |
192 × 95 × 55 mm3 |
|
Škrupina svorky |
140×42×20 mm3 |
|
|
Čeľusť čeľuste |
Φ7 mm × 9 mm |
|
|
Hmotnosť |
Telo merača |
280g |
|
Meracie svorky |
2×200g |
|
|
Podmienky skladovania |
Teplota |
-10 stupňov -50 stupňov |
Vlastnosti a aplikácia produktu
1. Digitálny dvojsvorkový fázový voltampérmeter má jemnú štruktúru, ľahko použiteľnú, ručnú štruktúru, v aktuálnom rozsahu napätia 10mA~10A, 3V~500V pri meraní fázy bez odpojenia obvodu a výmeny limit, displej využíva vysoko kontrastnú LCD obrazovku, slovo je až 25 mm a uhol obrazovky je možné voľne konvertovať približne o 70 stupňov, aby sa dosiahol najlepší vizuálny efekt, funkcia prepínača a rozloženie sú primerané a napätie, prúd a fázu, ktoré sa majú merať, možno prečítať otočením spínača;
2. Izolačný odpor: Dvojsvorkový fázový voltampérmeter využíva najnovšiu patentovanú prúdovú svorku a prúdové rozlíšenie tohto fázového voltampérmetra je 0.1 mA; Rozlíšenie napätia je 0.1V;
3, Nízka spotreba energie: SMG2000 digitálny dvojsvorkový fázový voltampérový merač, fázový voltampérový merač spotreby mikropríkonu a má funkciu detekcie napätia batérie;
4, Odolné napätie: medzi napäťovou vstupnou svorkou a puzdrom, medzi jadrom svorkového transformátora prúdu (prúdová svorka) a rukoväťou svorky a cievkou sekundárneho vinutia vydržia 1000 V / 50 Hz, medzi dvoma napäťovými vstupnými svorkami vydržia 500 V / 50 Hz sínusové striedavé napätie na 1min test;
5, Izolačný odpor: medzi digitálnym dvojsvorkovým fázovým voltampérovým vedením a plášťom, medzi dvomi napäťovými vstupnými svorkami: väčší alebo rovný 10MΩ;
Podrobnosti o produkcii
Doplnok
|
číslo |
Meno |
Suma |
|
1 |
Mainframe |
jeden |
|
2 |

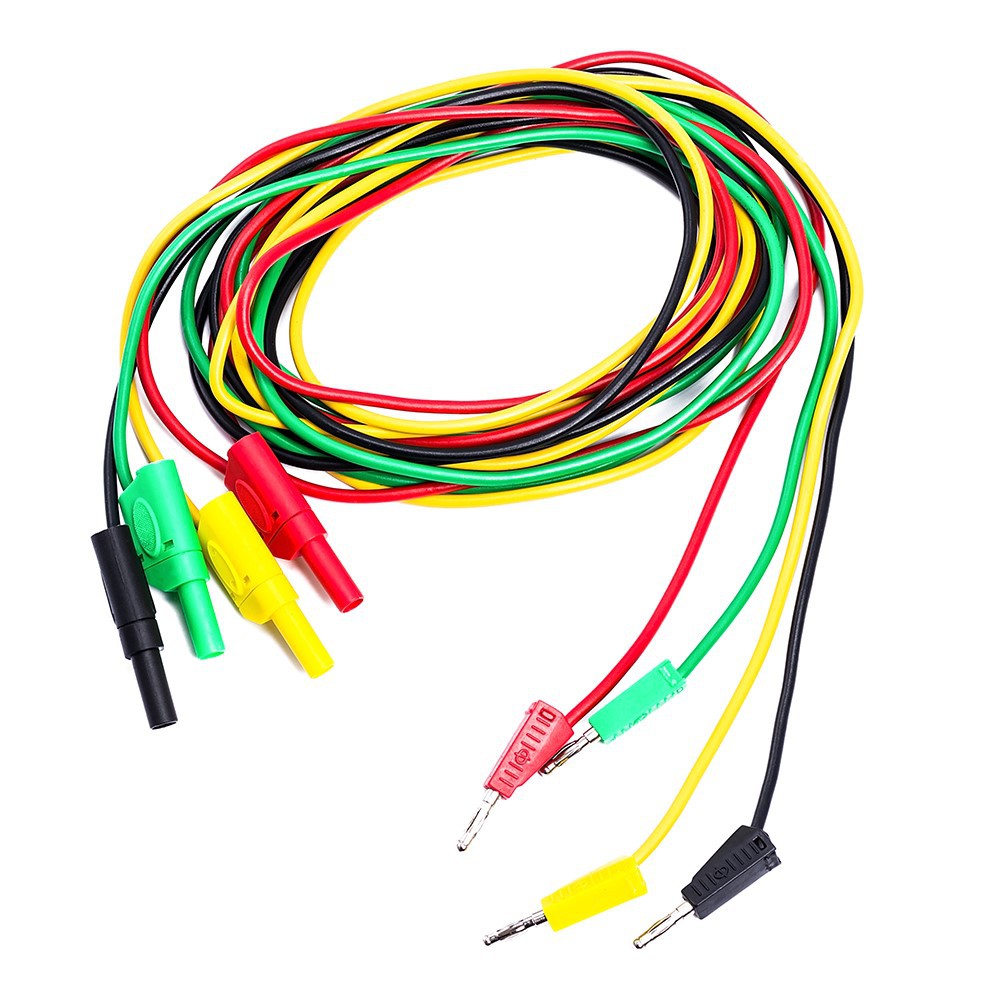

Testovacia šnúra (2 m testovacia šnúra *4, 15 cm skratovacia šnúra *1) |
jeden |
|
3 |

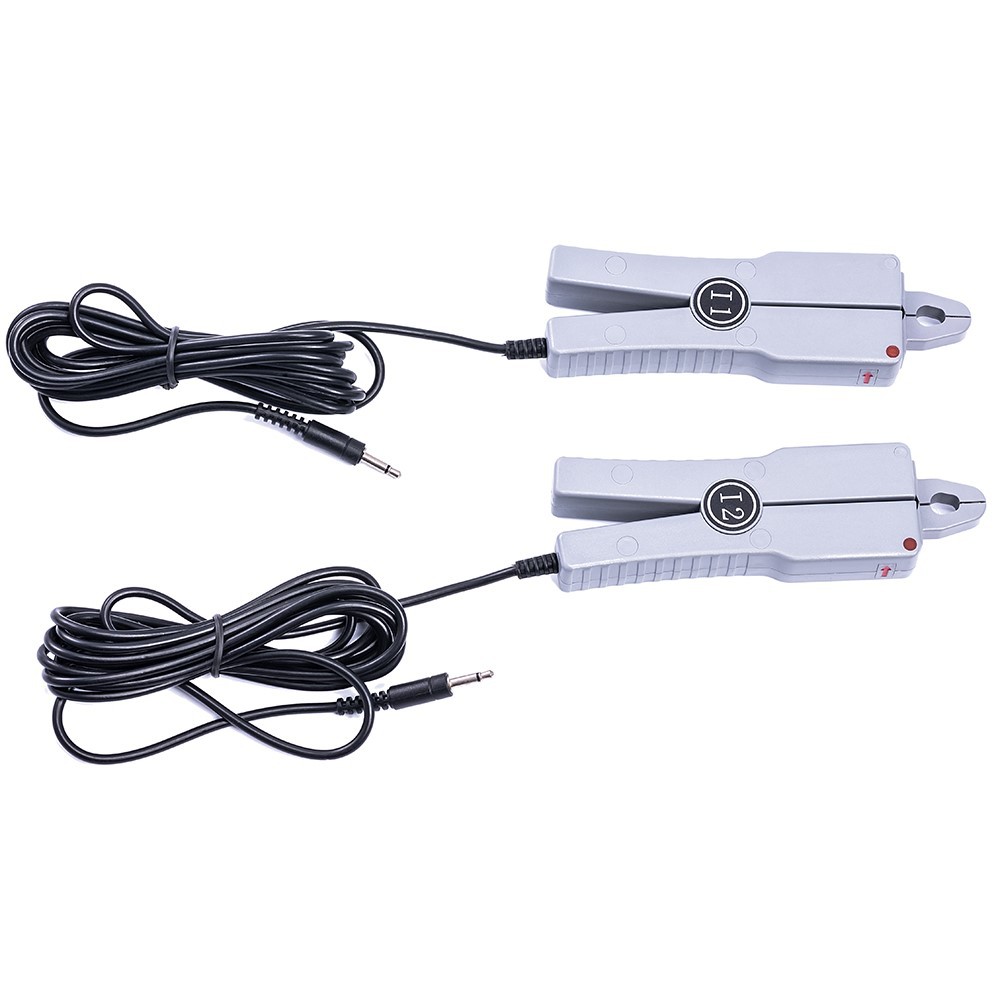

Prúdová svorka |
dve |
|
4 |

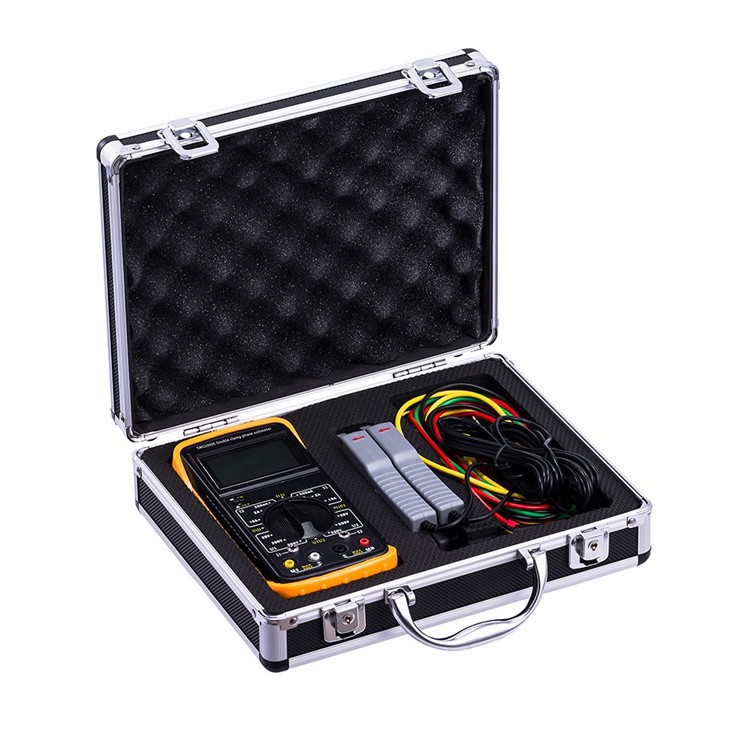

Puzdro z hliníkovej zliatiny |
jeden |
|
5 |
Špecifikácia |
jeden |
|
6 |
Inšpekčná správa |
jeden |
|
7 |
Certifikácia |
jeden |
