Predstavenie produktu
XLY-Y integroval rôzny frekvenčný testovací výkon, meracie prístroje a matematický model v jednom, eliminoval silné rušivé efekty a zaisťoval bezpečnosť zariadení, extrémne jednoduché, rýchle a presné meranie frekvenčných parametrov vedenia na prenos energie. Prístroj je integrovaná štruktúra, vstavaný napájací modul na konverziu frekvencie a výstupný napájací zdroj riadenia napätia s premenlivou frekvenciou. Frekvencia môže byť zmenená na 45H a 55Hz a technológia digitálneho filtrovania je prijatá, aby sa zabránilo rušeniu elektrického poľa napájacej frekvencie pri teste, a problém presného merania pri silnom rušení elektrického poľa je zásadne vyriešený. Zároveň je vhodný na skúšku napájania generátora po všetkých výpadkoch prúdu.
Parameter produktu
|
Napájanie |
3 fázy, AC380V±10%, 10A, 50Hz (efektívna hodnota) |
|
|
Charakteristika rôzneho frekvenčného napájacieho zdroja vo vnútri prístroja |
Maximálne výstupné napätie |
3 fázy, 0~200 V (efektívna hodnota＜±1 %) |
|
Maximálny výstupný prúd |
6.5A |
|
|
Výstupná frekvencia |
47,5 Hz, 52,5 Hz |
|
|
Rozsah merania |
Kapacita |
0.1~30μF |
|
Impedancia |
0.1~400Ω |
|
|
Impedančný uhol |
0stupňa~360stupňa |
|
|
Dĺžka trate: 0,3 km-400 km |
||
|
Rozlíšenie merania |
Kapacita |
0.01μF |
|
Impedancia |
0.01Ω |
|
|
Impedančný uhol |
0.01stupňa |
|
|
Presnosť merania |
Kapacita |
Väčšie alebo rovné 1μF, ±1%RD±0.01μF |
|
＜1μF,±3%RD±0,01μF |
||
|
Impedancia |
Väčšie alebo rovné 1Ω, ±1%RD±0.01Ω |
|
|
＜1Ω, ±3%RD±0,01Ω |
||
|
Impedančný uhol |
Testovacia podmienka: prúd＞0.1A |
|
|
±{{0}}.3 stupňa (napätie＞1,0V), |
||
|
±{{0}}.5 stupňa (napätie:0.2V-1.0V) |
||
|
Anti-interferencia: Z0: Celková impedancia nulovej sekvencie fázy linky 1 |
||
|
Žiadne zariadenia na potlačenie rušenia, samotné testovacie zariadenie má schopnosť odolávať rušeniu, index proti rušeniu |
Elektromagnetické indukčné napätie:<500V |
|
|
Rušivý prúd:<5+(120/Z0); unit: A |
||
|
Elektrostatické indukčné napätie:<30kV |
||
|
So zariadeniami na potlačenie rušenia celkové testovacie zariadenie odoláva schopnosti rušenia, indexu proti rušeniu |
Elektromagnetické indukčné napätie:<3000V |
|
|
Rušivý prúd: rezistory v sérii<4+(900/Z0); unit: A |
||
|
odpory paralelne<6.5+(487.5/Z0); unit: A |
||
|
Elektrostatické indukčné napätie:<30kV |
||
|
Ochranná funkcia |
Nadprúdová, prepäťová, uzemňovacia ochrana. |
|
|
THD |
Sínusová vlna,＜2 %. |
|
|
Servisný stav |
Miera: -15 stupeň -40 stupeň ; vlhkosť menšia alebo rovná 90 % |
|
|
Rozmer |
595 * 500 * 530 mm |
|
|
Hmotnosť |
75 kg |
|
Vlastnosti a aplikácia produktu
1. Rýchle a presné meranie kladnej sekvenčnej kapacity, kladnej sekvenčnej impedancie, nulovej sekvenčnej kapacity a nulovej sekvenčnej impedancie. Môže tiež merať vzájomnú indukčnosť a väzbové kondenzátory medzi vedeniami (odpor vedenia jednosmerného prúdu použitý na testovanie pomocou špeciálneho YTLRT)
2. Silná schopnosť proti rušeniu a presné meranie v podmienkach rôznych frekvenčných a frekvenčných interferenčných signálov v pomere 1:10.
3. Vonkajšie zapojenie je jednoduché, iba jeden prístup k zvodovému vedeniu testovaného vedenia môže dokončiť všetky merania parametrov vedenia
4. Prístroj využíva digitálny signálový procesor DSP ako jadro, integrujúci integráciu testovacieho výkonu, merača a modelu výpočtu do jedného prístroja. Veľká obrazovka, režim otáčania myši, výsledky tlače mikrotlačiarne, prevádzka je veľmi pohodlná
5. Skúšobný proces je rýchly, automaticky testuje ovládanie režimu, ovládanie zvyšovania a znižovania napätia a meranie údajov a výpočet a vytlačí výsledky merania, meranie sekvenčných parametrov sa dokončí za jeden a pol minúty, čas testu sa zníži, môže výrazne znížiť pracovné zaťaženie, 5 minút môže dokončiť prácu, ktorú tradičná metóda používa dve hodiny.
6. Vysoká presnosť merania, samotný prístroj poskytuje striedavé napájanie s inou frekvenciou (52,5 Hz 47,5 Hz), ktoré je blízke frekvencii napájania, jednoduché oddelenie napájania a iného rušenia a efektívne realizuje vysoko presné meranie malých signálov.
7. Dokáže uložiť 2048 súborov testovacích údajov a spravovať údaje a vytvárať správy cez rozhranie USB do hostiteľského počítača.d

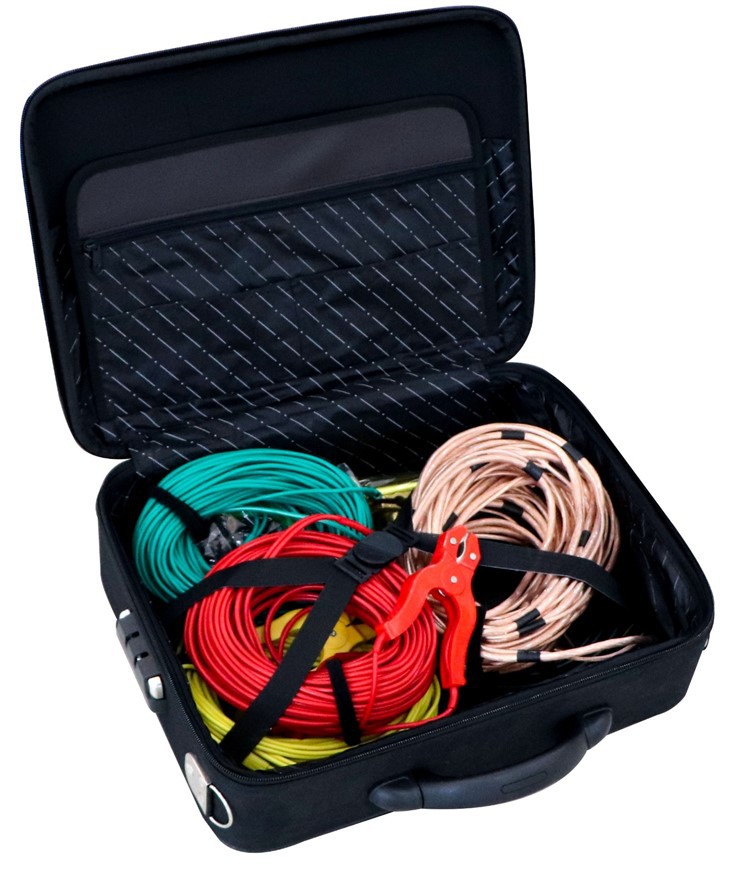

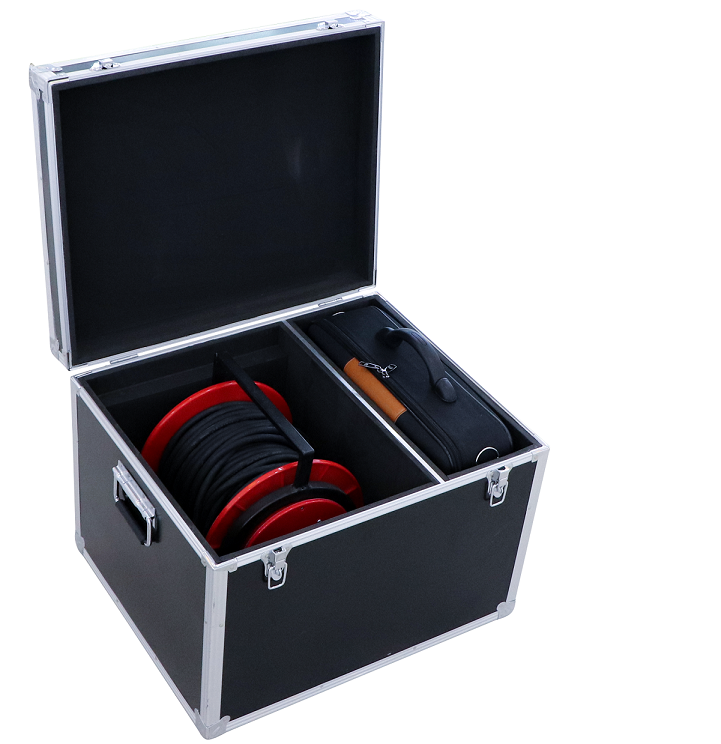

Doplnok
|
číslo |
Meno |
Suma |
|
|
|
|
1 |
Mainframe |
jeden |
8 |
Puzdro na príslušenstvo |
jeden |
|
2 |
Otestujte výstupné vedenie napájania |
jeden |
9 |
USB Flash disk |
jeden |
|
3 |
Vedenie napäťového signálu |
jeden |
10 |
Špecifikácia |
jeden |
|
4 |
Trojfázové elektrické vedenie |
jeden |
11 |
Inšpekčná správa |
jeden |
|
5 |
Poistka 100mA |
desať |
12 |
Certifikácia |
jeden |
|
6 |
Tlačový papier |
dve |
|||
|
7 |
Ochranný zemný vodič |
jeden |
