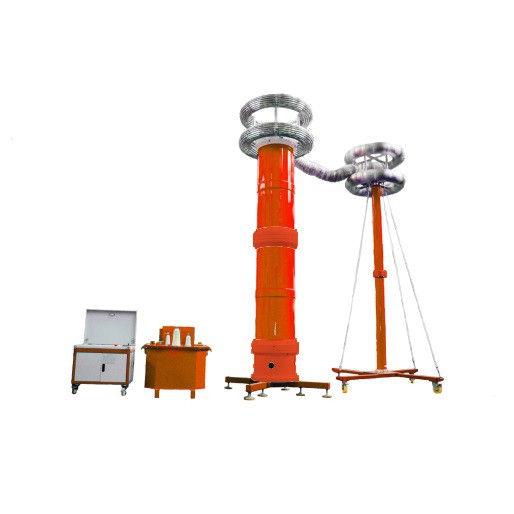

AC rezonančný testovací systém 1800KVA 300KV pre 170 GIS HV test

Testovaná aplikácia a požiadavka

Test odolnosti voči striedavému napätiu pre 170kV GIS, testovacia frekvencia 30~300Hz, testovacie napätie nie viac ako 275KV, testovací čas 1min

Test odolnosti voči striedavému napätiu pre kábel 1000 mm2, 100 m, testovacie napätie nie viac ako 150 KV. Testovacia frekvencia 30~300Hz, testovací čas 60min.

Pracovný stav

teplota prostredia: -10⁰C –50 ⁰C;

2. relatívna vlhkosť: Relatívna vlhkosť menšia alebo rovná 90 %.

3. nadmorská výška: menšia alebo rovná 1000 m

Hlavné technické parametre a funkcie

menovitá kapacita: 1800 kVA;

príkon: 3 fázy 380V, 50Hz;

menovité napätie:150KV 300KV;

menovitý prúd: 12A; 6A

pracovná frekvencia:30-300Hz;

výstupný priebeh: sínusový

Faktor odchýlky tvaru vlny: Miera skreslenia tvaru vlny výstupného napätia Menšia alebo rovná 1 %;

pracovný čas:pri menovitom zaťažení povolená nepretržitá práca 60min;prepätie 1,1 krát 1min;;

Nárast teploty: pri menovitom zaťažení je povolená nepretržitá prevádzka 60 minút, po tomto zvýšení teploty menej ako alebo rovné 65 K

faktor kvality: Q Väčší alebo rovný 30 (f=45Hz)

obranná funkcia: Testovaný produkt poskytuje ochranu proti nadprúdu, prepätiu a prepätiu (podrobnosti nájdete v napájacom zdroji s frekvenčnou konverziou).

presnosť Efektívna hodnota systému 1,5;

Video o prevádzke rezonančného systému striedavého prúdu

1800kVA/300Kvtestovacím systémom sú navrhnuté 2 reaktory, a 900kVA/150kV/6A/110H pre jeden reaktor.

Systém a parametre

vzrušujúci transformátor JLB-50Kva/4/8/16kV/0,4kV 1nastaviť

menovitá kapacita:50kVA;

vstupné napätie:{0}V, jednofázové;

výstupné napätie:4/8/25kV

Štruktúra:suchý typ;

hmotnosť: 260 kg;napájací zdroj s premenlivou frekvenciou BPY-50kW/380V 1 nastaviť

Menovitý výkon: 50 kW

Napájanie pre prácu: 380±10%V (3fázové),frekvencia napájania

výstupné napätie:{0} –400 V, jedno,

Menovitý vstupný prúd: 125A

menovitý výstupný prúd: 125A

Rozlíšenie napätia: 0,01 kV

Presnosť merania napätia: 1,5%

Frekvenčný rozsah: 30 – 300 Hz

Rozlíšenie ovládania frekvencie: menšie alebo rovné 0,1 Hz

stabilita frekvencie: 0,1 %

Doba chodu: Nepretržite pri menovitej kapacite 5 min

Nepretržitý pri menovitej kapacite 5 minmax teplota komponentov menšia alebo rovná 65 K

Hladina hluku: menej alebo rovná 50 dB

Je možné implementovať nasledujúce funkcie

Variabilný napájací zdroj je umiestnený vertikálne a horizontálne, zvlášť vhodný pre prácu v teréne a pozorovanie.

Vnútri aj zvonku sú vybavené špeciálnymi gumovými podpernými nožičkami absorbujúcimi nárazy a ochranným hliníkovým boxom, ktorý môže účinne znížiť nárazové vibrácie počas prepravy a nárazy počas zdvíhania. Zaručená dlhodobá stabilita a spoľahlivosť napájacieho zdroja s premenlivou frekvenciou;

zobrazenie parametrov: Dotykový alebo externý myš, veľkoplošný LCD displej. Zobrazte rezonančné napätie (cieľové napätie nastavené pred testom), skúšobnú frekvenciu, meraciu frekvenciu, nízke napätie, nízkonapäťový prúd, dobu výdržného napätia, prepäťovú ochranu, nadprúdovú ochranu, ochranu proti prepätiu, skokové zosilnenie a časovanie, prepínanie prevádzkových režimov , Kapacita, indukčnosť, výpočet výmeny frekvencie, dotaz na parametre, môže tiež zobraziť frekvenčnú krivku, krivku napätia atď., Aby bolo možné priamo posúdiť presnosť rezonančnej frekvencie a stabilitu testu.

nastavenie parametrov: Veľkoplošná dotyková LCD farebná obrazovka a externá myš priamo dopĺňajú nastavenie rôznych parametrov, možno nastaviť štartovaciu frekvenciu, zastavovaciu frekvenciu, štartovacie napätie, fázové zosilnenie a časovanie, meranie variačného pomeru deliča napätia, variačného pomeru budenia, prepäťovej ochrany, nadprúdová ochrana, ochrana proti preskoku, testovací režim, výpočet výmeny kapacity a frekvencie indukčnosti, tipy a pomoc pri nastavovaní parametrov atď.

Testovací režim: Ovládanie dotykovej obrazovky a externej myši, existujú tri prevádzkové stavy: automatický, poloautomatický a manuálny. Majú funkcie posilňovania, ladenia (vrátane manuálneho a automatického), segmentovania tlakovania a časovania, prevádzkového stavu, prepínania režimov, varovania pri poruche, výpočtu kapacity a indukčnosti pri výmene frekvencie atď.

Ochranná funkcia a informačná výzva: s vysokotlakovou prepäťovou ochranou, nízkotlakovou nadprúdovou ochranou, nadprúdovou ochranou a ochranou proti rozladeniu, nulou, ochranou proti preskoku, núdzovým vypnutím, ochranou pod napätím a ďalšími viacnásobnými ochrannými funkciami

Funkcia ukladania dát: Ukladanie výsledkov testov (manuálne uloženie), tlač, nahrávanie, spätná kontrola atď

výsledok testu: Po manuálnom alebo automatickom teste je možné zobraziť podrobné parametre testu v rozhraní výsledkov testu. Keď sa test preruší, môže sa zobraziť stav prerušenia. Parametre je možné uložiť do pamäte, ktorá je energeticky nezávislá a pojme 50 testovacích záznamov.;

Prehľad údajov: Uložené údaje o výsledku testu je možné zobraziť na obrazovke. Disponuje tiež rozhraním USB, pomocou ktorého je možné tlačiť výstup dát alebo použiť tlačiareň nesenú zariadením (Tlačiareň si volí zákazník sám. Ak má zákazník túto požiadavku, musí byť uvedená v zmluve)

Funkcia automatickej stabilizácie napätia: Systém automaticky sleduje a udržiava stabilné testovacie napätie podľa nastaveného testovacieho napätia alebo výsledku manuálneho zvýšenia. Stabilita napätia môže byť dosiahnutá na 1.0%;

Frekvenčný rozsah a frekvenčné rozlíšenie je možné nastaviť: Rozsah frekvenčnej modulácie je možné nastaviť ako {{0}}Hz, 45 -100Hz,200-300Hz, podľa potreby nastaviť , môže urýchliť proces ladenia; Rozlíšenie frekvencie možno nastaviť podľa potreby, napríklad 0.1Hz,0.2Hz,0.5Hz alebo 1.0Hz, optimalizovať rovnováhu medzi účinnosťou ladenia a presnosťou ladenia;

Frekvenčná regulácia je rozdelená na hrubé a jemné ladenie, testovací rezonančný bod je možné nájsť automaticky, čím sa zabezpečí, že rezonančná frekvencia nebude driftovať počas celého testovacieho procesu;

Hmotnosť: Približne 35 kg

VN reaktor nevie-900kVA/150kV 2č

Menovitá kapacita: 900 kVA;

Menovité napätie:150kV;

Menovitý prúd:6A;

indukčnosť: 110H /č

faktor kvality:Q väčší alebo rovný 30 (f=45Hz);

Štruktúra: Typ oleja;

hmotnosť: približne 1000 kg;

kapacitný delič napätia FRC-300kV/1500pF 1nastaviť

Menovité napätie: 300kV;

VN kapacita: 1500pF;

dielektrická strata:tgσ menšia alebo rovná 0,5 %;

pomer deliča napätia:3000:1

presnosť merania: aktívna hodnota 1.5

hmotnosť: približne 30 kg;

Baliaci zoznam

zoznam konfiguračných zariadení

Zoznam dokumentov









1. Doručenie:Rýchle dodanie a flexibilný spôsob dopravy
2. Platba:Vyberte si platobné podmienky a spôsob platby, ktorý vám vyhovuje
3. Predajný servis:24-hodinový online kontakt, vyberte si správny model zariadenia podľa vašej požiadavky, poskytnite najlepšiu ponuku, podporte prispôsobenie
4. Záručná doba:Všetky záruky kvality stroja na jeden rok a doživotnú technickú podporu pre vás. Online odpoveď na technické problémy zákazníkov.
