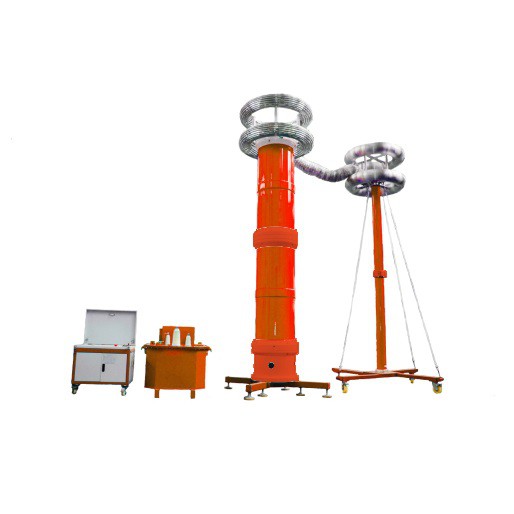

800KVA 400KV AC rezonančný testovací systém pre 220 KV GIS

Testovaná aplikácia a požiadavka

1. Test odolnosti voči striedavému napätiu 220 KV GIS, testovacia frekvencia je 30 ~ 300 Hz, testovacie napätie nie je väčšie ako 395 KV, testovací čas je 1 min.

2. Test odolnosti voči striedavému napätiu 110 KV GIS, testovacia frekvencia je 30 ~ 300 Hz, testovacie napätie nie je väčšie ako 265 KV, testovací čas je 1 min.

3. Test odolnosti voči striedavému napätiu 35KV GIS, testovacia frekvencia je 30~300Hz, testovacie napätie nie je väčšie ako 95KV, testovací čas je 1min.

Pracovný stav

teplota prostredia: -10⁰C –50 ⁰C;

2. relatívna vlhkosť: Relatívna vlhkosť menšia alebo rovná 90 %.

3. nadmorská výška: menšia alebo rovná 1000 m

Hlavné technické parametre a funkcie

menovitá kapacita: 800kVA;

príkon: 3 fázy 380V, 50Hz;

menovité napätie: 80kV;160KV, 400KV

menovitý prúd: 10A;4A;2A;

pracovná frekvencia:30-300Hz;

výstupný priebeh: sínusový priebeh

faktor odchýlky tvaru vlny Miera skreslenia tvaru vlny výstupného napätia menšia alebo rovná 1 %;

pracovný čas: podhodnotená záťaž povolená nepretržitá práca 60 min, prepätie 1,1 krát 1 min;

Nárast teploty: podhodnotené zaťaženie povolené nepretržite pracovať 60 minút, po tomto zvýšení teploty menej alebo rovné 65 K

faktor kvality: Q Väčší alebo rovný 30 (f=45Hz)

obranná funkcia: Testovaný produkt poskytuje ochranu proti nadprúdu, prepätiu a prepätiu (podrobnosti nájdete v napájacom zdroji s frekvenčnou konverziou).

presnosť: Efektívna hodnota systému 1,5;

Video o prevádzke rezonančného systému striedavého prúdu

800kVA/400kVje navrhnutý 10 reaktorov, a80kVA/40kV/2A/60Hpre jeden reaktor.

Systém a parametre

vzrušujúci transformátor JLB-37kVA/6/12/24kV/0.4Kv 1nastaviť

menovitá kapacita:55kVA;

vstupné napätie:{0}V, jednofázové;

výstupné napätie:6/12/24kV

Štruktúra:suchý typ;

hmotnosť: 180 kg;napájací zdroj s premenlivou frekvenciou CHXB-F -37kW/380V 1 nastaviť

Menovitý výstupný výkon: 37 kW

Napájanie pre prácu: 380±10%V (jedno/3fázové),frekvencia napájania

výstupné napätie:{0} –400 V, jedno,

Menovitý vstupný prúd: 92,5A

menovitý výstupný prúd:92,5A

Rozlíšenie napätia: 0,01 kV

Presnosť merania napätia: 1,5%

Frekvenčný rozsah: 30 – 300 Hz

Rozlíšenie ovládania frekvencie: menšie alebo rovné 0,1 Hz

stabilita frekvencie: 0,1 %

Doba chodu: Nepretržite pri menovitej kapacite 5 min

Nepretržitý pri menovitej kapacite 5 minmax teplota komponentov menšia alebo rovná 65 K

Hladina hluku: menej alebo rovná 50 dB

Je možné implementovať nasledujúce funkcie

Variabilný napájací zdroj je umiestnený vertikálne a horizontálne, zvlášť vhodný pre prácu v teréne a pozorovanie.

Vnútri a zvonku sú vybavené špeciálnymi gumovými podpernými nožičkami absorbujúcimi nárazy a ochranným hliníkovým boxom, ktorý môže účinne znížiť nárazové vibrácie počas prepravy a nárazy počas zdvíhania. Zaručená dlhodobá stabilita a spoľahlivosť napájacieho zdroja s premenlivou frekvenciou;

zobrazenie parametrov: Dotykový alebo externý myš s veľkou obrazovkou LCD displej. Zobrazte rezonančné napätie (cieľové napätie nastavené pred testom), skúšobnú frekvenciu, meraciu frekvenciu, nízke napätie, nízkonapäťový prúd, dobu výdržného napätia, prepäťovú ochranu, nadprúdovú ochranu, ochranu proti prepätiu, skokové zosilnenie a časovanie, prepínanie prevádzkových režimov , Kapacita, indukčnosť, výpočet výmeny frekvencie, dotaz na parametre, môže tiež zobraziť frekvenčnú krivku, krivku napätia atď., Aby bolo možné priamo posúdiť presnosť rezonančnej frekvencie a stabilitu testu.

nastavenie parametrov: Veľká dotyková LCD farebná obrazovka a externá myš priamo dopĺňajú nastavenie rôznych parametrov, možno nastaviť štartovaciu frekvenciu, koncovú frekvenciu, štartovacie napätie, fázové zosilnenie a časovanie, meranie variačného pomeru deliča napätia, variačného pomeru budenia, prepäťovej ochrany, nadprúdová ochrana, ochrana proti prepätiu, testovací režim, výpočet výmeny kapacity a indukčnosti frekvencie, tipy a pomoc pri nastavovaní parametrov atď.

Testovací režim: Ovládanie dotykovej obrazovky a externej myši, existujú tri prevádzkové stavy: automatický, poloautomatický a manuálny. Majú funkcie posilňovania, ladenia (vrátane manuálneho a automatického), segmentovania tlakovania a časovania, prevádzkového stavu, prepínania režimov, varovania pri poruche, výpočtu kapacity a indukčnosti pri výmene frekvencie atď.

Ochranná funkcia a informačná výzva: s vysokotlakovou prepäťovou ochranou, nízkotlakovou nadprúdovou ochranou, nadprúdovou ochranou a ochranou proti rozladeniu, nulou, ochranou proti prepätiu, núdzovým vypnutím, ochranou pod napätím a ďalšími viacnásobnými ochrannými funkciami

Funkcia ukladania údajov: Ukladanie výsledkov testov (manuálne ukladanie), tlač, nahrávanie, spätná kontrola atď

výsledok testu: Po manuálnom alebo automatickom teste je možné zobraziť podrobné parametre testu v rozhraní výsledkov testu. Keď sa test preruší, môže sa zobraziť stav prerušenia. Parametre je možné uložiť do pamäte, ktorá je energeticky nezávislá a pojme 50 testovacích záznamov.;

Kontrola údajov: Uložené údaje o výsledku testu je možné zobraziť na obrazovke. Disponuje tiež rozhraním USB, pomocou ktorého je možné vytlačiť výstup dát alebo použiť tlačiareň nesenú zariadením (Tlačiareň si volí zákazník sám. Ak má zákazník túto požiadavku, musí byť uvedená v zmluve)

Funkcia automatickej stabilizácie napätia: Systém automaticky sleduje a udržiava stabilné testovacie napätie podľa nastaveného testovacieho napätia alebo výsledku manuálneho zvýšenia. Stabilita napätia môže byť dosiahnutá na 1.0%;

Je možné nastaviť frekvenčný rozsah a frekvenčné rozlíšenie: Rozsah frekvenčnej modulácie je možné nastaviť ako {{0}}Hz, 45 -100Hz,200-300Hz, podľa potreby nastaviť, môže urýchliť proces ladenia;Rozlíšenie frekvencie je možné nastaviť podľa potreby, napríklad 0.1Hz,0.2Hz,0.5Hz alebo 1.0Hz, optimalizovať rovnováhu medzi účinnosťou ladenia a presnosť ladenia;

Regulácia frekvencie je rozdelená na hrubé a jemné ladenie, testovací rezonančný bod možno nájsť automaticky, zabezpečiť, aby sa rezonančná frekvencia nehýbala počas celého procesu testu;

Hmotnosť: Približne 35 kg

VN reaktor nevie-80kVA/40kV 10čísla

Menovitá kapacita:80kVA;

Menovité napätie:40kV;

Menovitý prúd:2A;

indukčnosť: 60H /č

faktor kvality:Q väčší alebo rovný 30 (f=45Hz);

Štruktúra:suchý typ;

hmotnosť: približne 65 kg;

kapacitný delič napätia FRC-400 kV/500pF 1nastaviť

Menovité napätie:400kV;

VN kapacita: 500pF;

dielektrická strata:tgσ menšia alebo rovná 0,5 %;

pomer deliča napätia:6000:1

presnosť merania:aktívna hodnota 1.5

hmotnosť: približne 35 kg;
